乳化機 |
大野機械可根據客戶工藝要求訂制以下全套乳化機設備 |
|
|
|
| 管線式乳化機 |
 |
|
| SM300系列高剪切均質乳化機（SM300 High shear homomixers） |
| 大野機械的SM300型高剪切均質乳化機是水平臥式操作，增加了安裝空間的選擇，可用于在線連續生產，循環生產，同時SM300型強大的抽取能力最大可超過每分鐘5000L,一般生產場合可節約一臺輸送泵,其定子和轉子的多種組合,保證了應用的通用性,可滿足各種工藝要求,與大野SM100型或SM200型配合使用,會使用戶獲得更理想的均質效果。 |
|
 |

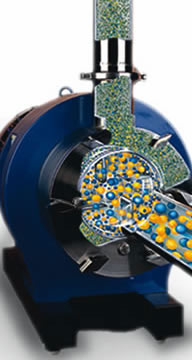

工
作
原
理
圖 |
|
|
|
|
大野企業特別設計的定轉子結構具有超高的機械和液壓的剪切力，三級乳化頭使顆粒范圍更小，特殊的機械密封。 |
| SM300型設備與存貯罐相連，這種設計保證了所有進入混合容器的物料在出料前都必需經過精密配合的定子和轉子的高速混合剪切。 |
|
| 在線式高剪切均質乳化機數據 |
SM300系列 |
301 |
305 |
310 |
325 |
330 |
350 |
375 |
功率(kw) |
1.1 |
4 |
7.5 |
18.5 |
22 |
37 |
55 |
速度(轉/分) |
2880 |
2880 |
2800 |
2880 |
1470 |
980 |
980 |

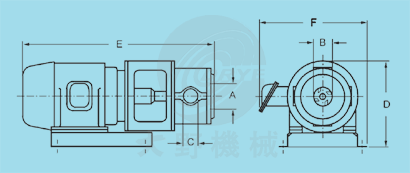

進料口直徑A(mm) |
38 |
50 |
70 |
70 |
100 |
125 |
150 |
出料口直徑B(mm) |
25 |
32 |
50 |
70 |
80 |
100 |
125 |
處理能力-水(L/min) |
210 |
620 |
830 |
1080 |
1920 |
3050 |
5100 |
重量約(kg) |
40 |
70 |
170 |
350 |
440 |
630 |
860 |
|
|
|
※為提高每批次的剪切力，可選大野多層多級定/轉子結構。
※根據實際可選不同類型的電機。
※特殊的大野單端面或雙端面機械密封。
※根據不同功能，有長孔，圓孔和網孔定子可供選擇。
※可選經過精細拋光符合衛生標準的設備。
※可選擇夾套用于物料的加熱或冷卻。
※裝卸方便的碳鋼或不銹鋼底座。
※可選擇包括容器，管線等組成的整套循環系統，用于有特殊剪切要求的物料的混合，分散或乳化。
※可選變頻和變速電機，用于特殊工況下的設備
※大野機械配備有SM-300系列的虹吸系統供客戶選擇，這種設備可在工作腔內插入一根吸管，把粉料直接吸入高速剪切的定轉子運轉地帶，便粉體更充分，更均勻的分散在物料之中。 |
|
| SM300II系列高剪切均質乳化機（SM300II High shear homomixers） |
 |
| |
 |
工作腔內裝有三組定子、轉子，工作腔內傳動軸采用懸臂式，彈性聯軸器將電機與軸承箱內的主軸聯接，提高傳動軸的運行質量，密封形式根據不同的工況來選擇。
適用于中、大批量在線連續生產或循環處理生產工藝。 |
|

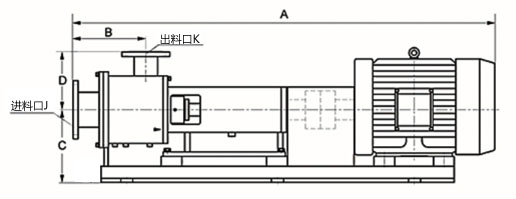

| SM300II 系列高剪切均質乳化機標準 |
型號 |
功率KW |
轉速rpm |
A |
B |
C |
D |
J DN |
K DN |
流量范圍m³/h |
n-d |
SM310II |
7.5 |
2930 |
1070 |
230 |
232 |
155 |
50 |
40 |
0-8 |
4-φ20 |
SM315II |
11 |
2900 |
1390 |
245 |
260 |
170 |
80 |
65 |
0-12 |
4-φ20 |
SM320II |
15 |
2920 |
1410 |
260 |
260 |
185 |
80 |
65 |
0-15 |
6-φ20 |
SM330II |
22 |
2940 |
1515 |
300 |
280 |
220 |
100 |
80 |
0-25 |
6-φ20 |
SM350II |
37 |
2950 |
1800 |
300 |
300 |
242 |
100 |
80 |
0-30 |
6-φ20 |
SM375II |
55 |
2955 |
1980 |
300 |
350 |
280 |
125 |
100 |
0-40 |
6-φ20 |
SM3100II |
75 |
2955 |
2100 |
305 |
380 |
300 |
125 |
100 |
0-55 |
6-φ20 |
SM3120II |
90 |
1480 |
2120 |
305 |
380 |
300 |
125 |
100 |
0-65 |
6-φ20 |
SM3150II |
110 |
1480 |
2320 |
305 |
425 |
300 |
150 |
125 |
0-80 |
6-φ24 |
SM3175II |
132 |
1480 |
2465 |
305 |
425 |
300 |
150 |
125 |
0-100 |
6-φ24 |
|
| |
|
※表中流量范圍是指介質為“水”時測定的數據，表中所列型號的出口壓力≤0.2Mpa.
※如采用循環工藝，建議與立式高剪切分散乳化機配合使用。
※如有高溫、高壓、易燃、易爆、腐蝕性等工況，必須明確提供相關準確參數以便正確造型定制
※對流動性較差的介質，建議在入口處用流量相匹配的泵輸送，泵入的壓力≤0.2Mpa.
※正確參數以提供的實物為準，數據如有更改，恕不另行通知。
|
|
|
|
|
