| SFW系列 |
|
 |
| 我廠生產的SFW型管道阻火器是一種安裝于管端或靠近管端的管道中，阻止火焰以垂直傳播和擴散的阻火器，廣泛運用于加熱爐燃料氣、天然氣、石油液化氣的管路上，以及油氣回收、氣體凈化、氣體分析、煤礦瓦斯排放等系統，能有效地保證氣體管道及氣體使用點的安全運行。 |
|
| 絲網阻火器應安裝在燃料氣或易燃液體蒸氣進入噴嘴前的管道上。當噴嘴回火時，阻火器內金屬絲網由于器壁效應轉化為熱能使火焰熄滅，阻止可燃?xì)怏w和易燃液體蒸氣火焰蔓延和防止回火而引起爆炸。 |
|
|
|
|

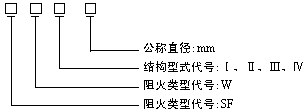

| 1、SFW-Ⅰ |
接 管
公稱直徑
DN |
結構尺寸 |
接 管
公稱直徑
DN |
結構尺寸 |
D |
L |
D |
L |
15 |
215 |
338 |
65 |
335 |
460 |
20 |
215 |
344 |
80 |
335 |
460 |
25 |
215 |
350 |
100 |
335 |
460 |
32 |
280 |
376 |
125 |
440 |
506 |
40 |
280 |
376 |
150 |
440 |
510 |
50 |
280 |
376 |
|
|
|
| 注:設計壓力1.0MPa，設計溫度＜80℃，殼體材質為20號鋼，絲網材質為鍍鋅鐵絲。 |
| 2、SFW-Ⅱ |
接管公稱直徑
DN |
結構尺寸 |
接管公稱直徑
DN |
結構尺寸 |
D |
L |
D |
L |
15 |
215 |
315 |
50 |
280 |
351 |
20 |
215 |
320 |
65 |
335 |
435 |
25 |
215 |
325 |
80 |
335 |
435 |
32 |
215 |
351 |
100 |
335 |
437 |
40 |
280 |
357 |
|
|
|
| 注:設計壓力1.0MPa，設計溫度-80℃+400℃，殼體材質為Q235-A，絲網材質1Cr18Ni9Ti。 |
| 3、SFW-Ⅲ |
接管公稱直徑
DN |
結構尺寸 |
接管公稱直徑
DN |
結構尺寸 |
D |
L |
D |
L |
200 |
535 |
770 |
350 |
755 |
890 |
225 |
535 |
770 |
400 |
755 |
890 |
250 |
640 |
820 |
450 |
975 |
1175 |
300 |
640 |
820 |
500 |
975 |
1175 |
|
|
|
| 注:設計壓力1.0MPa，設計溫度-80℃+400℃，殼體材質為Q235-A，絲網材質1Cr18Ni9Ti。 |
| 4、SFW-Ⅳ |
接管公稱直徑
DN |
結構尺寸 |
接管公稱直徑
DN |
結構尺寸 |
D |
L |
D |
L |
D×S |
25 |
185 |
212 |
200 |
520 |
252 |
219×S |
40 |
195 |
212 |
250 |
580 |
282 |
273×S |
50 |
215 |
216 |
300 |
640 |
320 |
325×S |
80 |
280 |
220 |
350 |
705 |
357 |
377×S |
100 |
235 |
224 |
400 |
840 |
366 |
426×S |
150 |
405 |
248 |
|
|
|
| 注:設計壓力1.6MPa，設計溫度100℃，殼體材質為Q235-A，絲網材質為1Gr18Ni9Ti。 |
|
1、為了確保阻火器的性能達到使用的目的，在安裝阻火器前，必須認真閱讀本說明書，并仔細核對標牌與所裝管線要求是否一致。
2、阻火器上的流向標記必須與介質流向一致。
3、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4、被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
5、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
6、重新安裝阻火層時，應更新墊片確認密封面已清潔和無損傷，不得漏氣。 |
